螺桿泵 優勢：螺桿真空泵與爪式真空泵優缺點

螺桿真空泵與爪式真空泵同為干式真空泵，但由于各自的工作原理不同，也造成了各自結構上的差異，為獲得盡量低的壓力，兩種泵都做成4級，但爪式泵級與級之間通過隔板分隔，而螺桿泵則是通過螺桿的交叉形成級間分隔的，因此兩相比較存在較大的差異。

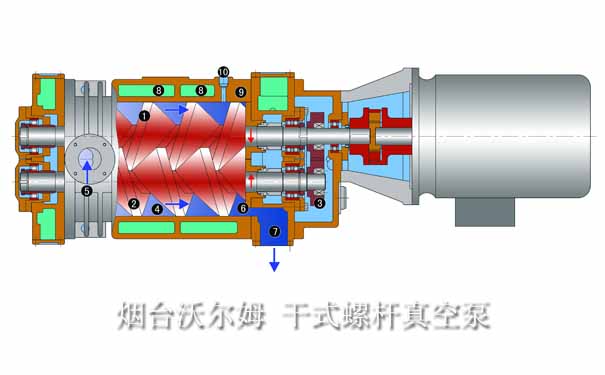

煙臺沃爾姆干式螺桿真空泵圖片

一、使用工藝上的不同：

①螺桿泵的氣體通道最短，氣體在級間的傳送位置不變，有利于氣體快速排出泵外，減少氣體在泵內變化和凝結，有利于固體顆粒狀物體的排出。爪式泵由于存在級間隔板，氣體通道長且彎曲，氣體容易凝結并且易堵塞通道。

②螺桿泵的泵體和轉子為單一體，極易進行防腐處理。爪泵的級間隔板幾乎無法做表面處理，轉子表面的防腐涂層也容易在裝配時受損。

二、使用可靠性上的不同：

①爪式真空泵由于存在級間隔板，轉子和泵軸不能成為一體，轉子為后裝到軸上，為了安裝和拆卸方便，配合又不能過緊，所以運轉后容易出現滾鍵和轉子松動的現象。

螺桿泵的軸和轉子為整體鑄造后加工成型，完全一體化，不存在裝配問題。

②爪式真空泵存在眾多的間隙，如：轉子和轉子的間隙、轉子和泵體的間隙、轉子和端蓋及隔板的間隙，而且每個間隙都是獨立的，只要任意一個間隙出現問題，泵即不能正常工作。

螺桿泵只有排氣端和轉子間的間隙決定工作性能，而且轉子與轉子間的間隙是互相關聯的，運轉可靠性極高。

三、維修性上的不同：

①拆卸

爪式泵拆卸困難：由于多級結構，全部拆卸要多級分解，而轉子拆卸是真正的難點，同時每拆卸一次，精度就會有不同程度的降低。即使簡單的清洗也必須全部拆開，重新裝配。

螺桿泵拆卸簡單：螺桿泵的拆卸只需要拆掉后蓋軸承即可將轉子從前端抽出，極其簡單。如果僅僅是為了清洗拆開，清洗后只需將轉子裝回泵體內即可，不需做任何調整。

②安裝

爪式泵裝配困難：爪泵安裝時，4級轉子要控制轉子端面的8個間隙，以及8個轉子的轉子與轉子的間隙，任意一個間隙調整不好都必須重新返工，想把轉子裝到軸上，也必須對轉子敲擊，容易損壞部件。

螺桿泵裝配簡單：螺桿泵裝配時，只需控制螺桿排氣端面與排氣間壁的間隙，以及螺桿凹面的間隙，只需調整簡單的兩個間隙。

原始出處：百度文庫
